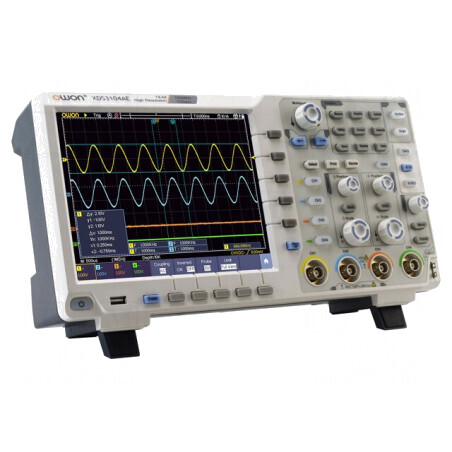

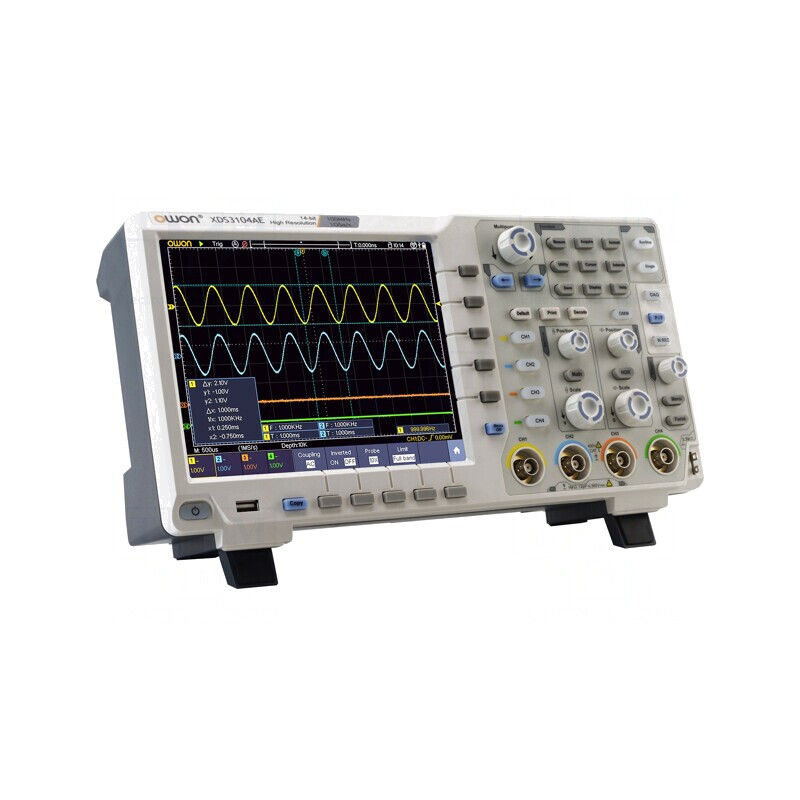

OWON XDS3104AE este un osciloscop digital cu 4 canale, 100MHz, ce oferă o rată de eșantionare de 1Gsps și o memorie de măsurare de 40Mpts. Acest osciloscop dispune de un ecran LCD TFT de 8 inch, cu panou tactil, ce oferă o rezoluție de 800x600. Cu dimensiunile exterioare de 340x177x90mm, este un instrument compact și portabil. Interfața USB și LAN îl fac ușor de conectat la alte dispozitive, iar funcțiile suplimentare precum contorul de frecvențe îl fac versatil și util într-o varietate de aplicații. Alimentat la 100-240V AC, acest osciloscop are o gamă largă de tensiuni de intrare, de la 1mV/div la 10V/div, cu o impedanță de intrare de 1MΩ/15pF. Cu dotări standard precum cablul de alimentare, cablul USB și o sondă de osciloscop pentru fiecare canal, XDS3104AE este complet echipat pentru a fi utilizat imediat. Cu funcții de redare precum SPI, timeout, flanc frontal, logic sau CAN, și moduri de redare automat, individual sau normal, acest osciloscop este un instrument puternic pentru măsurători precise și detaliate. Cu software-ul LabVIEW inclus, XDS3104AE permite măsurători precise și analize complexe, fiind un instrument indispensabil pentru orice inginer electronic.
Detalii
XDS3104AE
Fisa tehnica
Funcţii suplimentare
contor frecvenţe
Caracteristici aparate de măsură
analiza protocoalelor
funcţie AUTOSET, stabilire automată a parametrilor afişaţi (timp, intensificare)
funcţii matematice de adunare, scădere, înmulţire, împărţire şi FFT
măsurare cu ajutorul cursoarelor
Producător
OWON
Seria producătorului
XDS
Dotări standard
cablu USB
cablu alimentare
instrucţiuni de utilizare
sondă de osciloscop (1 pe canal)
şurubelniţă pentru reglare fină
Timp acumulare
≤3,5ns
≤3.5ns
Impedanţă intrare
1MΩ/15pF
Bandă
100MHz
Tensiune max. intrare
400V
Tensiune alimentare
100...240V AC
Interfaţă
LAN
USB
Dimensiuni exterioare
340x177x90mm
Subtip afişaj utilizat
LCD TFT 8"
Rezoluţie afişaj
800x600
Articole conexe
XDS-SOFTBAG
conector
VGA + AV
Panou tactil
da
Număr canale
4
Prelevare mostre
1Gsps
Memoria de măsurare
100
rezoluţie verticală
14bit
timp de bază
2n...1ks/div
Sensibilitate intrare
1mV/div...10V/div
Lungime înregistrare memorie
40Mpts
Tip osciloscop
digital
Redare
CAN
I2C
Nth Edge
RS232/UART
SPI
fereastră
flanc frontal
front posterior
logic
pulse
runt
semnal video
slope
timeout
Moduri redare
automat
individual
normal
Tip mufă
EU
Cuplare intrare
AC, DC, GND
Software
LabVIEW
Coduri specifice
cod UPC
594605433870
cod EAN13
5949632762250
Cod MPN
XDS3104AE
