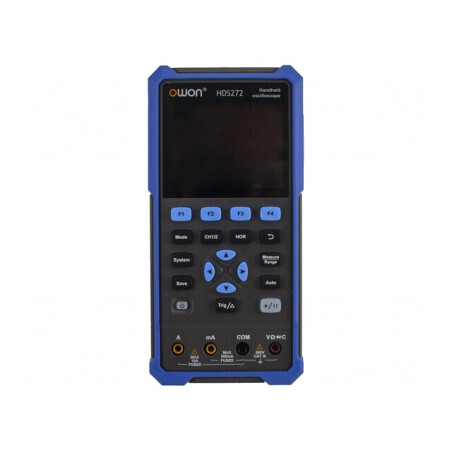

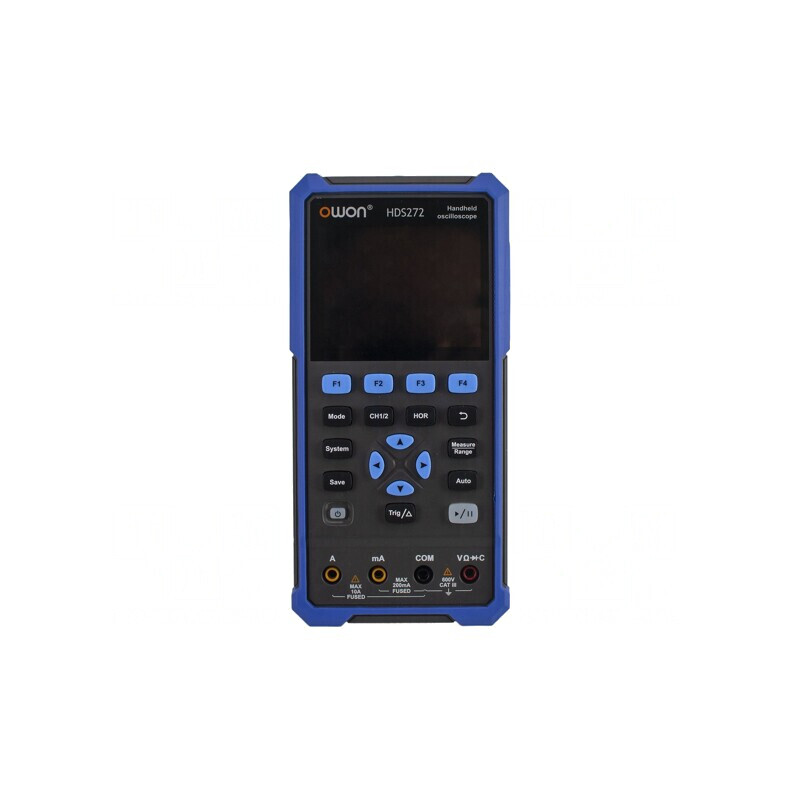

Osciloscopul manual 70MHz LCD 3,5 Ch: 2 250Msps 8kpts ≤5ns, HDS272S de la OWON este un instrument de măsură de înaltă calitate, perfect pentru inginerii electronicieni și pasionații de electronică. Cu o bandă de 70MHz și o rezoluție verticală de 8 biți, acest osciloscop manual oferă o acuratețe remarcabilă în măsurătorile tale. Cu funcții suplimentare precum multimetrul încorporat, acest dispozitiv este versatil și ușor de utilizat.
Dimensiunile compacte de 198x96x38mm îl fac portabil și ușor de transportat, iar sursa de alimentare cu acumulatori Li-Ion 18650 de 3,7V 2200mAh x2 îl face ideal pentru utilizarea pe teren. Cu două canale de măsurare, acest osciloscop oferă o gamă largă de opțiuni pentru analiza semnalelor.
Cu o serie de dotări standard, precum sonda osciloscopica inclusă, acest dispozitiv este complet echipat pentru a începe măsurătorile imediat. Intervalul mare de măsurare a tensiunii DC, curentului DC și AC, precum și rezistenței, face posibilă analiza detaliată a semnalelor electrice.
În plus, osciloscopul manual HDS272S oferă o gamă variată de forme de undă, moduri de redare și opțiuni de cuplare a intrării, ceea ce îl face ideal pentru o varietate de aplicații. Cu o lungime de înregistrare a memoriei de 8kpts și un timp de acumulare de ≤5ns, acest osciloscop este un instrument puternic și precis pentru orice proiect electronic.
Detalii
HDS272S
Fisa tehnica
Funcţii suplimentare
generator de funcţii
multimetru
Producător
OWON
Seria producătorului
HDS200
Dotări standard
alimentator
cablu USB
conductor de măsură (BNC - clipsuri crocodil) x2
conductori de măsură (2 buc.)
husă
instrument de reglare
sonde osciloscopice
Timp acumulare
≤5ns
Impedanţă intrare
1MΩ/16pF
Bandă
70MHz
Dimensiuni
198x96x38mm
Subtip afişaj utilizat
LCD 3,5"
Număr canale
2
Prelevare mostre
250Msps
Forme de undă
arbitrară
dreptunghiular
impuls
rampă
sinus
Interval frecvenţă trasee
0,1Hz...1MHz (semnal rampă)
0,1Hz...5MHz (formă de undă tip impuls)
0,1Hz...5MHz (semnal arbitrar)
0,1Hz...5MHz (traseu dreptunghiular)
0,1Hz...25MHz (traseu sinusoidal)
rezoluţie verticală
8bit
Lungime înregistrare memorie
8kpts
Tip osciloscop
osciloscop manual
Moduri redare
automat
individual
normal
Acurateţe măsurare capacitate
±(3% + 10 cifre)
±(3%+ 10 digit)
Interval măsurare capacitate
2mF
2µF
20nF
20µF
200nF
200µF
Cuplare intrare
AC, DC, GND
Măsurare
Curent CC
capacitanţă
continuitate
curent alternativ
rezistenţă
tensiune AC
tensiune DC
