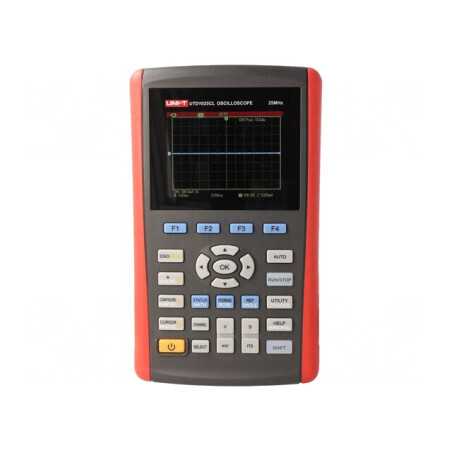

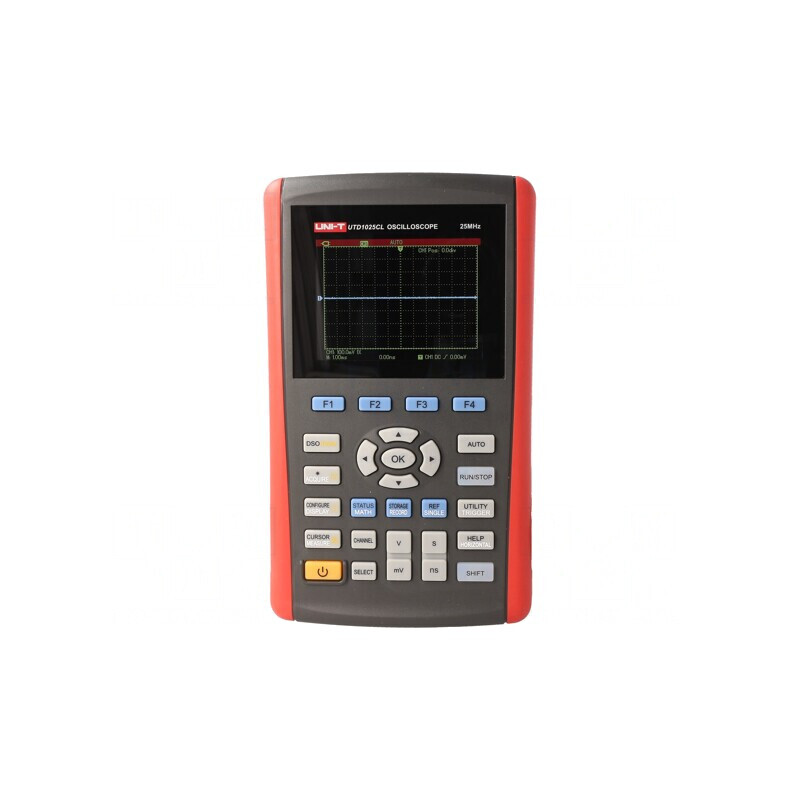

Osciloscopul manual UNI-T UTD1025CL este echipat cu un afișaj LCD TFT color de 3,5 inch, oferind o rezoluție de 320x240 pixeli pentru o vizualizare clară a datelor. Cu o bandă de 25MHz și un timp de acumulare de 14ns, acest osciloscop poate măsura cu precizie semnalele cu o sensibilitate de intrare cuprinsă între 5mV/div și 20V/div. Lungimea înregistrării memoriei este de 12kpts, iar preluarea de mostre se realizează la 250Msps.
Dispune de o gamă largă de dotări standard, precum sondă de măsurare, cablu de alimentare, cablu USB, cabluri de măsurare, alimentator, sondă de măsurare x1 și CD cu documentație. Alimentarea se poate face fie cu acumulator Li-Ion 7,4V, fie cu alimentator de rețea. Aparatul este compact, având dimensiunile de 199x118x49mm, iar design-ul său ergonomic îl face ușor de utilizat în diverse aplicații.
Cu o acuratețe de măsurare a capacității de ±(3% + 5 digit), acest osciloscop oferă o gamă largă de măsurători, inclusiv curent alternativ, curent continuu, tensiune alternativă, tensiune continuă, capacitivitate, rezistență și continuitate. De asemenea, dispune de funcții de testare a diodelor și măsurare automată a mai multor parametri, pentru a vă ajuta în analiza și diagnosticarea circuitelor electronice.
Detalii
UTD1025CL
Fisa tehnica
Caracteristici aparate de măsură
măsurare automată a mai multor parametrii
Producător
UNI-T
Dotări standard
CD cu documentaţie
alimentator
cablu USB
cablu alimentare
cabluri de măsurare
sondă de măsurare
sondă măsurare x1
Timp acumulare
14ns
≤14ns
Bandă
25MHz
Tensiune max. intrare
400V
Interfaţă
USB mini
Baterie/acumulator
acumulator Li-Ion 7,4V 3600mAh x1
Dimensiuni
199x118x49mm
Subtip afişaj utilizat
LCD TFT 3,5"
Rezoluţie afişaj
320x240
Testare
diode
Număr canale
1
Prelevare mostre
250Msps
timp de bază
10n...50s/div
Sensibilitate intrare
5mV/div...20V/div
Lungime înregistrare memorie
12kpts
Tip osciloscop
osciloscop manual
Redare
flanc frontal
front posterior
lăţime impuls
semnal video
slope
Acurateţe măsurare capacitate
±(3%+ 5 digit)
Interval măsurare capacitate
5,12µF
51,2nF
51,2µF
100µF
512nF
Măsurare
Curent CC
capacitanţă
continuitate
curent alternativ
rezistenţă
tensiune AC
tensiune DC
